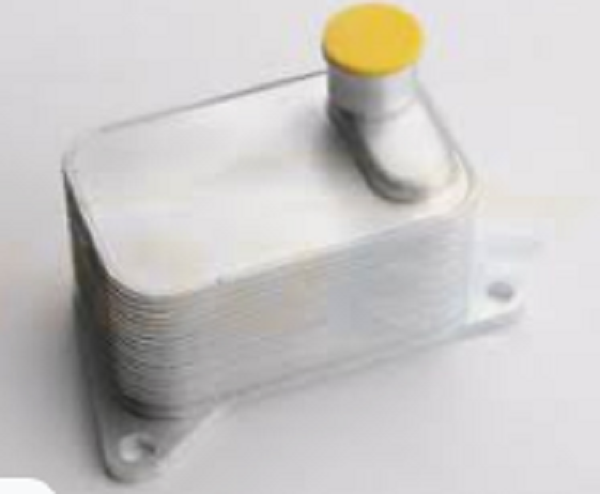

Échangeur à plaques brasées

Échangeur de chaleur à plaques brasées en aluminium

L'échangeur de chaleur à plaques brasées est un nouveau type d'échangeur de chaleur à haut rendement constitué d'une série de tôles avec une certaine forme ondulée empilées et brasées. De minces canaux rectangulaires sont formés entre diverses plaques et un échange de chaleur est effectué à travers les plaques. Comparé aux échangeurs de chaleur conventionnels à coque et à tube, son coefficient de transfert de chaleur est beaucoup plus élevé avec la même résistance à l'écoulement et la même consommation d'énergie de la pompe, et il a tendance à remplacer les échangeurs de chaleur à coque et à tube dans la plage applicable.

Paramètre technique de l'échangeur de chaleur à plaques brasées :

Température minimale de travail :
température de fonctionnement:
Pression de travail minimale : vide
Pression de service minimale (réfrigérant) : 3,2 MPa
Pression de service maximale (eau) : 2,5 MPa
volume monocanal : 0,4 L
débit maxi côté eau : 105m3/h
Forme de combinaison de circuits : double circuit, circuit unique

Type d'échangeur à plaques brasées :

L'échangeur à plaques brasées est un échangeur cloisonné dans lequel la surface d'échange thermique est formée par une plaque. Ce type d'échangeur de chaleur a une structure compacte et une grande surface de transfert de chaleur par unité de volume. Ses principaux types sont :
1. Échangeur de chaleur à plaques en spirale Il est constitué de deux plaques métalliques parallèles maintenues à une certaine distance, et les fluides froids et chauds s'écoulent respectivement dans les canaux en spirale des deux côtés des plaques métalliques. Ce type d'échangeur de chaleur a un coefficient de transfert de chaleur élevé (environ 1 à 4 fois supérieur à celui d'un échangeur de chaleur à calandre), une grande différence de température moyenne (car le fluide froid et chaud peut être utilisé pour un écoulement à contre-courant complet ), petite résistance à l'écoulement, et n'est pas facile à condenser. Saleté; mais difficile à entretenir. La pression de fonctionnement ne dépasse pas 2MPa.
2. Echangeur à plaques planes Il est composé de plaques minces ondulées d'une certaine forme et de joints superposés en alternance, et assemblés par serrage avec un cadre. Les fluides froid et chaud s'écoulent respectivement à travers les canaux d'écoulement des deux côtés de la plaque ondulée et échangent de la chaleur à travers les plaques. Les plaques ondulées sont généralement découpées dans de l'acier inoxydable, de l'aluminium, du titane, du molybdène et d'autres plaques minces d'une épaisseur de 0,5 à 3 mm. L'avantage de l'échangeur de chaleur à plaques est qu'il a un coefficient de transfert de chaleur élevé (environ 2 à 4 fois supérieur à celui de l'échangeur de chaleur à calandre), facile à démonter et à laver, et le nombre de plaques peut être augmenté ou diminué pour ajuster la zone de transfert de chaleur. La pression de fonctionnement ne dépasse généralement pas 2 MPa et la température de fonctionnement ne dépasse pas 250 °C.
3. Échangeur de chaleur à plaques et ailettes : Il est composé de faisceaux de plaques d'échange de chaleur enfermés dans une boîte collectrice avec entrée et sortie de fluide froid et chaud. Le faisceau de plaques est constitué de plaques planes et d'ailettes ondulées alternativement laminées et fixées par brasage. Les fluides froids et chauds circulent des deux côtés de la plaque pour échanger de la chaleur, et les ailettes augmentent la zone de transfert de chaleur, favorisent la turbulence du fluide et améliorent l'équipement. La structure de l'échangeur de chaleur à plaques et ailettes est très compacte (la zone d'échange de chaleur atteint 4400m2/m3), l'effet de transfert de chaleur est bon et la pression de travail peut atteindre 15MPa. Cependant, son processus de fabrication est compliqué, le canal d'écoulement est petit et la fuite interne n'est pas facile à réparer, il est donc limité aux fluides propres et non corrosifs, tels que les échangeurs de chaleur pour la séparation de l'air.

Application de l'échange de chaleur à plaques brasées :

un. Réfrigération : utilisé comme condenseur et évaporateur.
b. HVAC : échangeurs de chaleur intermédiaires utilisés avec les chaudières, échangeurs de chaleur intermédiaires pour les immeubles de grande hauteur, etc.
c. Industrie chimique : industrie de la soude, synthèse d'ammoniac, fermentation alcoolique, refroidissement de synthèse de résine, etc.
d. Industrie métallurgique : chauffage ou refroidissement de la liqueur mère d'aluminate, refroidissement du processus de fabrication de l'acier, etc.
e. Industrie mécanique: divers refroidissement par liquide de trempe, refroidissement par huile de lubrification du réducteur, etc.
F. Industrie de l'énergie électrique : refroidissement de l'huile de transformateur haute tension, refroidissement de l'huile de palier de générateur, etc.
g. Industrie papetière : récupération de la chaleur du processus de blanchiment, chauffage du liquide de lavage de la pâte, etc.
h. Industrie textile: solution alcaline de soie de viscose de refroidissement, refroidissement de nitrocellulose bouillante, etc.
je. Industrie alimentaire : stérilisation et refroidissement de jus de fruits, chauffage et refroidissement d'huiles animales et végétales, etc.
J. Procédé de graissage : sécher la base de savon sous pression normale, chauffer ou refroidir divers fluides de procédé.
k. Chauffage centralisé : chauffage urbain avec récupération de la chaleur des centrales thermiques, chauffage de l'eau de baignade.
l. Autres : pétrole, médecine, navires, dessalement d'eau de mer, utilisation géothermique.
